活塞连杆组是柴油发电机的关键部位，下文翼中动力将分享柴油发动机活塞和连杆装配图：

1、连杆衬套的安装

连杆衬套与连杆小端孔间为过盈配合，安装时应使用专用胎具在压力机上完成。连杆衬套有些是成品，装人后无需加工，而有些是半成品，装复后需要用专用铰刀进行加工（图5-15）。

2、活塞与连杆间的连接

如图5-16所示，将活塞放人70～80℃的热水中加热（有些机型无需加热）数分钟后，迅速将活塞销装人活塞及连杆的销孔中，然后装上活塞销卡环。

注意：连接活塞和连杆时，应保证两者的朝前标记均指向发动机前部。

3、活塞环的安装

如图5-17所示，使用活塞环安装钳将各道活塞环装人环槽中。环装入后应在环槽内转动灵活、无卡滞现象。

4、活塞连杆组的装配

活塞连杆组装配一般从1、6缸（六缸机）开始，装配在下止点进行。每盘转一次曲轴完成两个气缸装配。具体操作如下（以1缸装配为例）

1）盘转曲轴至1缸下止点，用抹布擦拭连杆轴颈、气缸壁。

2）在连杆大端和连杆大端盖上装好连杆瓦，然后用机油润滑活塞裙部、活塞环、连杆瓦、活塞销和气缸壁。

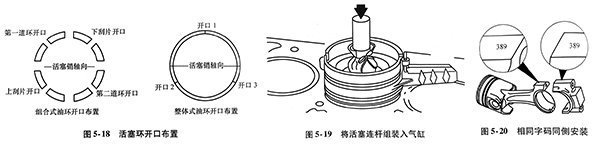

3）整体式油环开口与两气环开口互错120°，同时，不要使开口处于活塞销附近；组合式油环，三道环的四个开口四等分均分圆周，如图5-18所示。

4）将活塞连杆组按正确的方向放人气缸，然后使用专用的活塞环压缩器将活塞环压缩，最后用木锤把将其轻轻推人缸内，如图5-19所示。

注意：不得使用金属冲头将活塞敲人缸套内。否则会损坏活塞环和缸套。如果活塞不能顺利进人，则拆下活塞并检查活塞环是否断裂或损坏。

5）装复连杆大端盖。将连杆和大端盖上印的相同字码同侧安装（图5-20），然后按规定交替拧紧连杆螺栓至规定力矩。

注意：连杆装复后，用手轴向推动连杆大端，能感到微动为宜，如果完全感觉不到间隙，则应查明原因。同步两缸安装完毕后，应盘转曲轴检查阻力大小。如果阻力过大则应查明原因。所有缸安装完成后，应将曲轴盘转到1缸上止占。
